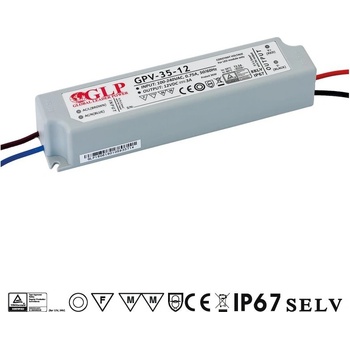

GLP Napájecí zdroj GPV-35-12

JAK STANOVIT POTŘEBNÝ VÝKON TRAFA?

Výkon se stanoví podle počtu napájených žárovek a velikosti jejich příkonu.

Příklad: Počet žárovek 5, příkon žárovky 3W, 5 x 3=minimální výkon trafa musí být 15W. Trafo by mělo pracovat s 30ti procentní rezervou, doporučený výkon trafa je 18W.

Vždy je třeba vybrat trafo s výkonovou rezervou 20-30%, aby nedocházelo k jeho vysoké zátěži a přehřívání.

Zdroj konstantního napětí 12VDC

Provedení kabel / PVC tělo IP67 / kabel

Vstupní napětí 90 ÷ 264VAC

Vstupní proud 0.3A/115VAC, 0.14A / 230VAC

Max. Vstupní proud 30A

Vstupní frekvence 47 ÷ 63Hz

Výstupní napětí 12VDC (± 5%)

Výstupní proud 3A (0 ÷ 3A)

Pracovní teplota -30°C ÷ 70°C

Ochrana před zkratem, auto-recovery

Proudová ochrana 110 ÷ 180%, auto-recovery

Krytí IP67

Izolační třída II.

Účinnost 82%

Vybrační zatížení 10 ÷ 500Hz, 2G, 10min / cyklus, 60min. v osách X, Y, Z

Bezpečnostní standard EN61347-1, EN61347-2-13

EMC EMISSION- EN55015

EMC IMMUNITY - EN61547; EN55024; EN61000-4-2, -3, -4, -5, -6, -8, -11

Harmonický proud EN61000-3-3; EN61000-3-2

CE certifikace, Prohlášením o shodě

Garance 5 let

Rozměry 148 x 32 x 28mm

Balení 0.2kg; 80ks./box 20kg/34.5x24x26cm

GPV mají EN55015,

GPV mají TUV pro LVD směrnice EN61347-2-13, EN61347-1: 2008 + A1 + A2 (s výjimkou 50W)

GPV mají TUV pro MM, F, 110

GPV mají na štítku uvedeno SELV (LPV je splňují, ale někdy je nemají na štítku)

GPV jsou menší rozměry (kromě GPV-60 je téměř stejný, GPV-150 který je o něco větší než LPV-150).

GPV mají menší váhu

GPV mají širší a rovnoměrně rozprostřené portfolio produktů - 12W, 18W, 24W, 36W, 50W, 60W, 75W, 100W, 150W tedy každý si vybere a nepřeplácí pořízení výkonem

GPV mají lepší účinnosti

GPV jsou předimenzovanější ve špičkovém výkonu (neuvádí se ale v datalistu, pouze v testlistech které nejsou veřejné)

GPV mají lepší kvalitu zpracování a garantovanou IP67

GPV musí mít lepší cenu

GPV mají záruku 5 letJAK STANOVIT POTŘEBNÝ VÝKON TRAFA?
